Progettazione di azionamenti per motori elettrici a corrente continua, brushless e corrente alternata adatti per nuove realizzazioni o revamping, compatibili con tutti i motori in commercio. L'esecuzione dei prodotti avviene interamente presso la nostra sede. Le fasi di studio del firmware, di assemblaggio e di collaudo sono eseguite dal personale tecnico interno, il quale garantisce anche un'efficace servizio di assistenza post-vendita. Per soddisfare le diverse esigenze dei nostri clienti realizziamo particolari versioni "custom" dei nostri prodotti, anche per singole applicazioni. I tempi di fornitura e riparazione sono in genere molto brevi (1/2 gg) in quanto disponiamo di "pronto a magazzino" sia di azionamenti che di motori, riducendo i tempi di fermo macchina al minimo. Le installazioni o le sostituzioni possono essere eseguite, oltre che dai nostri tecnici, anche dal cliente finale, che verrà da noi completamente supportato.







Download Manuale HDC: Azionamenti digitali per controlli Heidenhain

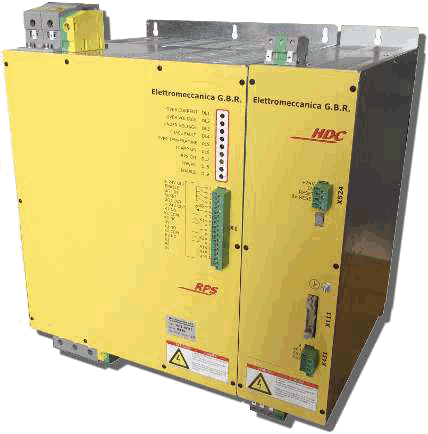

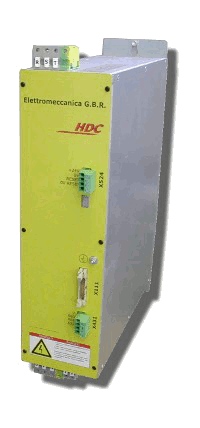

Il servoconvertitore HDC è un drive completamente digitale progettato per interfacciarsi con controllo digitale Heidenhain e in grado di pilotare ad alte prestazioni dinamiche servomotori Brushless. Per la retroazione di velocità si può utilzzare un un encoder sin/cos (1Vpp) oppure un encoder ENDAT.
Possono essere alimentati direttamente dalla rete trifase da 400V +/-10% 50/60Hz oppure con modulo rigenerativo separato. L'azionamento viene fornito in versione chiusa IP20 con ventilazione interna e protezione termica.
Le tarature e la parametrizzazione avvengno direttamente su controllo Heidenhain e i moduli sono intercambiabili senza perdite dei dati impostati. Dispone al suo interno, un modulo di frenatura e un elemento dissipativo per l'arresto a pieno carico del motore. Il ponte di uscita è a IGBT (Insulated Gate Bipolar Transistor) per ottenere un'elevata frequenza su switching e conseguente riduzione del consumo di potenza. Il drive può essere collegato facilmente a una diversa tipologia di motori tra cui: lineari, torque e i classici rotativi
Sono disponibili due diverse configurazioni di azionamenti in funzione delle potenze in gioco e dei numeri di motori da pilotare:
- Azionamenti Singoli: in ogni modulo è contenuta la parte di potenza e quella di regolazione
- Azionamenti Modulari: sono moduli provvisti solo della parte di regolazione.Devono essere quindi accoppiati ad un unico modulo di alimentazione

HDC per motori brushless a magneti permanenti e per motori asincroni trifase






MODELLO Asse Mandrino
Inominale (A) Ipicco (A) Inominale (A) Ipicco (A)
HDC-0HA1 (8A) 3 6 3 3
HDC-0AA1 (15A) 5 10 5 8
HDC-0BA1 (25A) 9 18 8 16
HDC-0CA1 (50A) 18 36 24 32
HDC-0DA1 (80A) 28 56 30 51
HDC-0LA1 (108A) 42 64 46 76
HDC-0EA1 (160A) 56 112 60 102
HDC-0FA1 (200A) 70 140 85 127






Download Manuale Sinus A - Sinus M: Azionamenti per motori trifase sincroni e asincroni

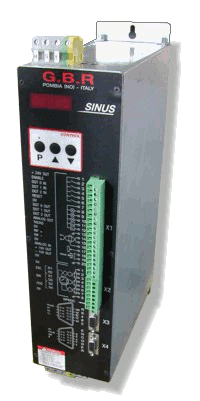

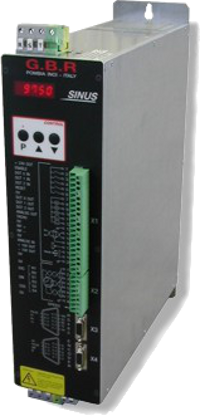

Il servoconvertitore Sinus è un drive completamente digitale in grado di pilotare ad alte prestazioni dinamiche servomotori Brushless sinusoidali. Per la retroazione di velocità e posizione può essere utilizzato un resolver o un encoder (TTL o 1Vpp).
Vengono alimentati direttamente dalla rete trifase da 165V-460V +/-10% 50/60Hz senza ulteriori alimentazioni ausiliarie. L'azionamento viene fornito in versione chiusa IP20 con ventilazione interna e protezione termica. Le tarature e la parametrizzazione può avvenire tramite i tasti di controllo del display o tramite PC con un apposito tool. Dispone al suo interno, un modulo di frenatura e un elemento dissipativo per l'arresto a pieno carico del motore. Il ponte di uscita è a IGBT (Insulated Gate Bipolar Transistor) per ottenere un'elevata frequenza su switching e conseguente riduzione del consumo di potenza. Grazie alla speciale funzione di autofasatura motore/resolver, il convertitore si rende compatibile a qualsiasi tipo di motore.

Sono disponibili due diverse configurazioni di azionamenti in funzione delle potenze in gioco e dei numeri di motori da pilotare:
- Azionamenti Singoli: in ogni modulo è contenuta la parte di potenza e quella di regolazione
- Azionamenti Modulari: sono moduli provvisti solo della parte di regolazione.Devono essere quindi accoppiati ad un unico modulo di alimentazione

Sinus per motori brushless a magneti permanenti
MODELLO Inominale (A) Ipicco (A) Potenza (Kw)
Sinus 6A 3 6 2
Sinus 9A 4,5 9 3
Sinus 17A 8 17 5,8
Sinus 26A 13 26 8,8
Sinus 32A 16 32 11
Sinus 40A 26,8 40 13
Sinus 74A 37 74 25,1
Sinus 96A 48 96 32,4
Sinus per motori brushless asincroni trifase
MODELLO Inominale (A) Ipicco (A) Potenza (Kw)
Sinus 6M 4 6 2
Sinus 9M 6 9 3
Sinus 17M 11,4 17 5,8
Sinus 26M 17,4 26 8,8
Sinus 32M 21,4 32 11
Sinus 40M 26,8 40 13
Sinus 74M 49,6 74 25,1
Sinus 96M 64 96 32,4
Sinus 120M 80 120 40,4

Versione 'B' Nel caso degli Azionamenti Singoli è prevista una versione con chassis a profondità ridotta (230mm). Sono identificati con l'aggiunta della lettera B dopo la normale sigla (es. SINUS 9M B). Le taglie disponibili sono 6/9/17/26, validi per i modelli A,M ed EM. Le correnti nelle versioni B sono da considerarsi in funzionamento S6-40%.





Download Manuale SINUS R: Modulo alimentatore con recupero in rete

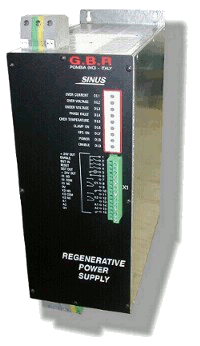

Il modulo alimentatore/recupero SINUS R è un dispositivo in grado di fornire la potenza necessaria al circuito intermedio in corrente continua per alimentare correttamente tutti i moduli assi e mandrino ad esso connessi.In fase di frenatura di un motore, l’energia cinetica fornita dal circuito intermedio viene restituita in rete.
Il modulo è provvisto al suo interno di una resistenza di frenatura che consente la dissipazione dell’energia accumulata dal circuito intermedio, qualora non fosse possibile scaricarla in rete. La resistenza di frenatura interverrà solamente nel caso in cui ci sia un’interruzione di rete, o il modulo alimentatore sia in allarme oppure non sia abilitato. All’interno del modulo alimentatore inoltre è presente un circuito di precarica e di protezione del circuito intermedio.
Questo modulo è alimentato direttamente dalla rete trifase a 230V-460V +/-10% 50/60Hz. Le taglie dei moduli(SINUS R) vanno dagli 11Kw ai 50Kw di potenza nominale (dagli 22,4Kw ai 60Kw di potenza di picco).
Per un corretto funzionamento del modulo alimentazione/recupero è necessario l’utilizzo di un filtro e di un'induttanza di rete forniti separatamente. Tali dispositivi servono a limitare gli eventuali disturbi sulla rete nella fase rigenerativa.

MODELLO Pnominale (Kw) Ppicco (Kw)
SINUS 75R 11 24
SINUS 100R 18 44
SINUS 150R 30 55
SINUS 200R 55 83






Download Manuale DC Controller : Azionamenti per motori in corrente continua

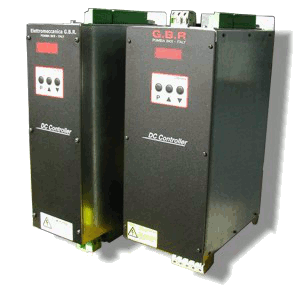

Gli azionamenti della serie DC Controller pilotano motori corrente continua a magneti permanenti.
La tensione di alimentazione è compresa tra i 110V a 165V e deve essere generata da un trasformatore trifase. Per la retroazione di velocità può essere utilizzata la classica dinamo tachimetrica o un encoder TTL. L'azionamento viene fornito in versione chiusa IP20 con ventilazione interna e protezione termica. Le taglie dei moduli vanno dai 5A ai 63A di corrente nominale erogabile sul motore. Le tarature e la parametrizzazione può avvenire tramite i tasti di controllo del display o tramite PC con un apposito tool.
L'eventuale sostituzione dell'azionamento è resa semplice e immediata in quanto è solamente necessario rimuovere il frontalino del modulo danneggiato e montarlo sul nuovo azionamento; in esso sono residenti tutti i parametri e le impostazioni definite durante la messa in servizio.

MODELLO Inominale (A) Ipicco (A) HxLxP (mm)
DC38 19 38 345x100x200
DC72 48 72 345x130x200
DC95 63 95 345x130x200
Novità: DC38->Larghezza 100mm






Download Manuale Sinus EM: Azionamenti per Elettromandrini

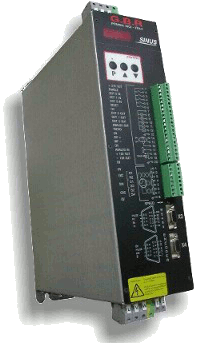

L'azionamento Sinus è un convertitore completamente digitale in grado di pilotare ad alte prestazioni dinamiche elettromandrini con qualunque polarità fino a velocità dell'ordine dei 30000 giri/min in anello chiuso. Vengono alimentati direttamente dalla rete trifase da 165V-460V +/-10% 50/60Hz senza ulteriori alimentazioni ausiliarie. Per la retroazione di velocità e posizione può essere utilizzato un resolver o un encoder (TTL o 1Vpp), garantendo così la completa interfacciabilità con i motori presenti sul mercato.
L'azionamento viene fornito in versione chiusa IP20 con ventilazione interna e protezione termica. Le tarature e la parametrizzazione può avvenire tramite i tasti di controllo del display o tramite PC con un apposito tool. Dispone al suo interno, un modulo di frenatura e un elemento dissipativo per l'arresto a pieno carico del motore. Il ponte di uscita è a IGBT (Insulated Gate Bipolar Transistor) per ottenere un'elevata frequenza su switching e conseguente riduzione del consumo di potenza. Alcune funzioni speciali del servoconvertitore sono il "cambio gamma di velocità al volo" e l'orientamento (essenziale nell' utilizzo di un cambio utensile)

MODELLO Inominale (A) Ipicco (A) Potenza (Kw)
Sinus 6EM 4 6 2
Sinus 9EM 6 9 3
Sinus 17EM 11,4 17 5,8
Sinus 26EM 17,4 26 8,8
Sinus 32EM 21,4 32 11
Sinus 40EM 26,8 40 13
Sinus 74EM 49,6 74 25,1
Sinus 96EM 64 96 32,4
Sinus 120EM 80 120 40,4









Download Manuale CTT: Azionamenti digitali per motore sincrono e asincrono

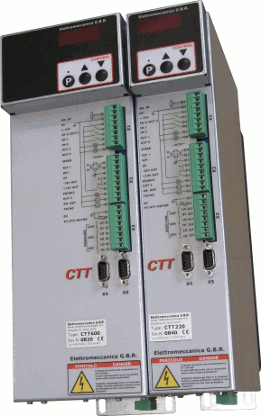

L'azionamento CTT è un convertitore completamente digitale in grado di pilotare ad alte prestazioni dinamiche servomotori Brushless sinusoidali sincroni a magneti permanenti o asincroni trifase servoventilati. Per la retroazione di velocità e posizione può essere utilizzato un resolver o un encoder (TTL o 1Vpp).
Vengono alimentati direttamente dalla rete trifase da 165V-460V +/-10% 50/60Hz senza ulteriori alimentazioni ausiliarie. L'azionamento viene fornito in versione chiusa IP20 con ventilazione interna e protezione termica. Le tarature e la parametrizzazione può avvenire tramite i tasti di controllo del display o tramite PC con un apposito tool. Dispone al suo interno, un modulo di frenatura e un elemento dissipativo per l'arresto a pieno carico del motore. Il ponte di uscita è a IGBT (Insulated Gate Bipolar Transistor) per ottenere un'elevata frequenza di switching e conseguente riduzione del consumo di potenza. Grazie alla speciale funzione di autofasatura motore/resolver, il convertitore si rende compatibile a qualsiasi tipo di motore.
Nella versione per motori asincrono trifase, viene iniettata nel rotore una corrente magnetizzante che sviluppa un aumento di potenza alle basse velocità, mentre alle alte velocità la potenza massima del motore viene mantenuta costante al valore nominale del motore

Per motori sincroni a magneti permanenti:

MODELLO Inominale (A) Ipicco (A) Potenza (Kw)
CTT140 2,8 5,6 2,8
CTT220 4,4 8,8 4,4
CTT420 8,5 17 7,3
CTT600 13 26 10,5
CTT750 16 32 13,6
CTT1100 26 39 21,1


Per motori asincroni trifase:
MODELLO Inominale (A) Ipicco (A) Potenza (Kw)
CTT140M 3,8 5,6 1,5
CTT220M 5,9 8,8 2,2
CTT420M 11,4 17 4,2
CTT600M 17,4 26 7,5
CTT750M 21,4 32 9.2
CTT1100M 26 39 11
